經互感器的三相四線電表接線圖及要求

發表時間:2018-09-25 16:22:00     瀏覽量: 26054 次

三相四線電表經互感器接線方式是現在三相四線電表很常用的一種接線方式,經互感器的三相四線電表接線圖中也是常被問起的電表接線圖,很多三相四線電表直接翻開接線端子蓋也可以看到三相四線電表接線圖,常見正規廠家的會提供。

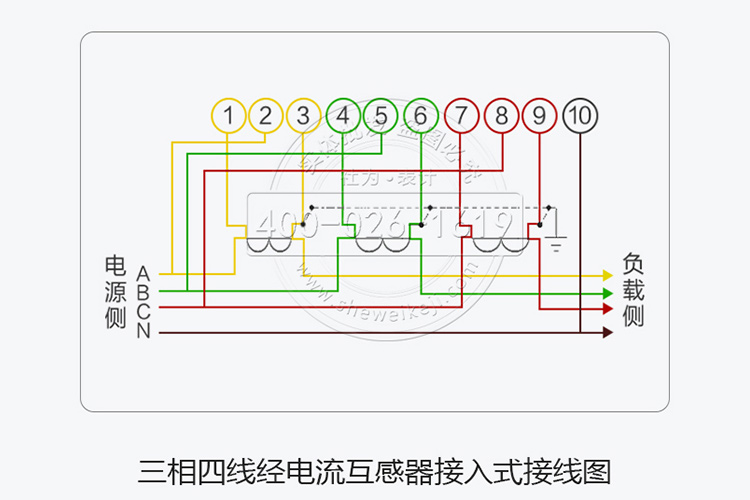

三相四線電表接線圖

三相四線電表接線端子1.4.7與電流互感器二次側S1端相接,為電流進線端。接線端子3.6.9與電流互感器二次側S2端相接,為電流出線端。接線端子2.5.8分別接三相電源。接線端子10是接零端的,為了保證安全,需要將電流互感器S2鏈接后接地。在三相四線電表接線時需要特別注意各電流互感器的電流測量取樣必須與其電壓取樣保持同相,也就是端子1.2.3/4.5.6/7.8.9各為一組。下面是是威勝DTSD341-MC3三相四線電表的接線實物圖。
