電表的接線形式有很多，有單相電表的接法，也有三相電表的接法；有直接接線式，也有經電流互感器和電壓互感器接線的。但總的來說，只有兩種回路：電壓回路和電流回路。電表接線的一般原則是：電流線圈與負載串聯，或接在電流互感器的二次側，電壓線圈與負載并聯或接在電壓互感器的二次側。

三相四線電能表的接線：三相四線有功電表由三個驅動部件組成，稱三元件電表，和單相及三相三線電表外觀上最大的不同是其有11個這么多接線端，此電表常用在動力和照明混合的供電電路。它的接線方式也是分為直接接入式和經互感器接入式兩種。

（1）直接接入式。如下圖：

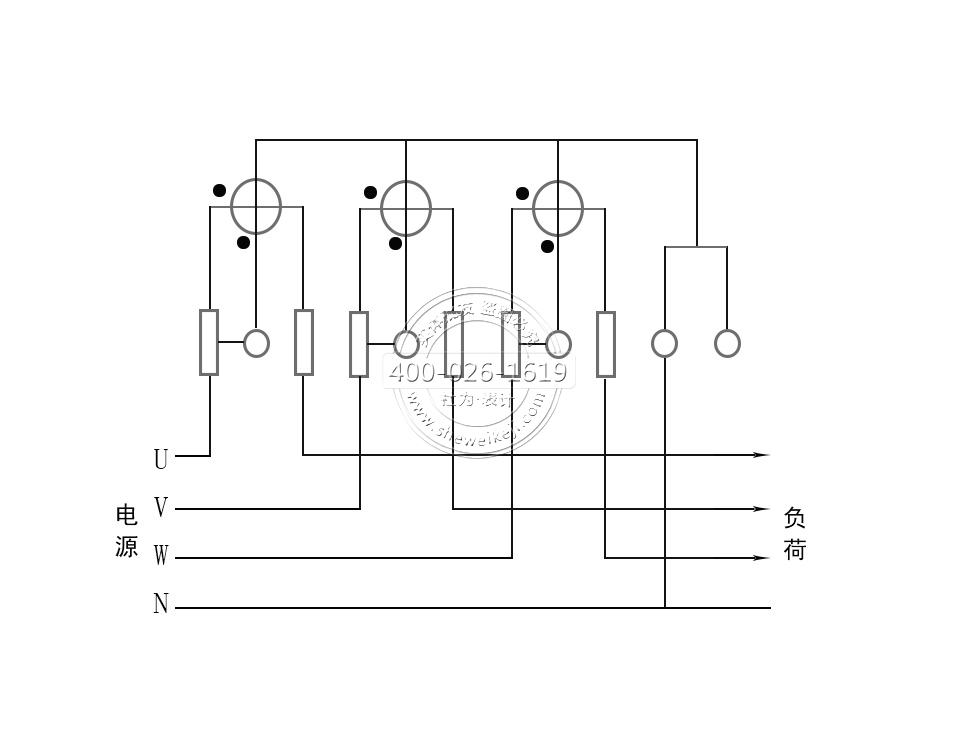

（三相四線電表直接接入式接線）

上圖為三相四線電表直接接入式接線，火線U、V、W分別接在A、B、C三相的進線端，A、B、C三相出線端接負載，零線接后面的接線。

（2）經互感器接入式。同樣的，經互感器接入式三相四線電能表內電壓、電流端子分為公用和分開量中方式。

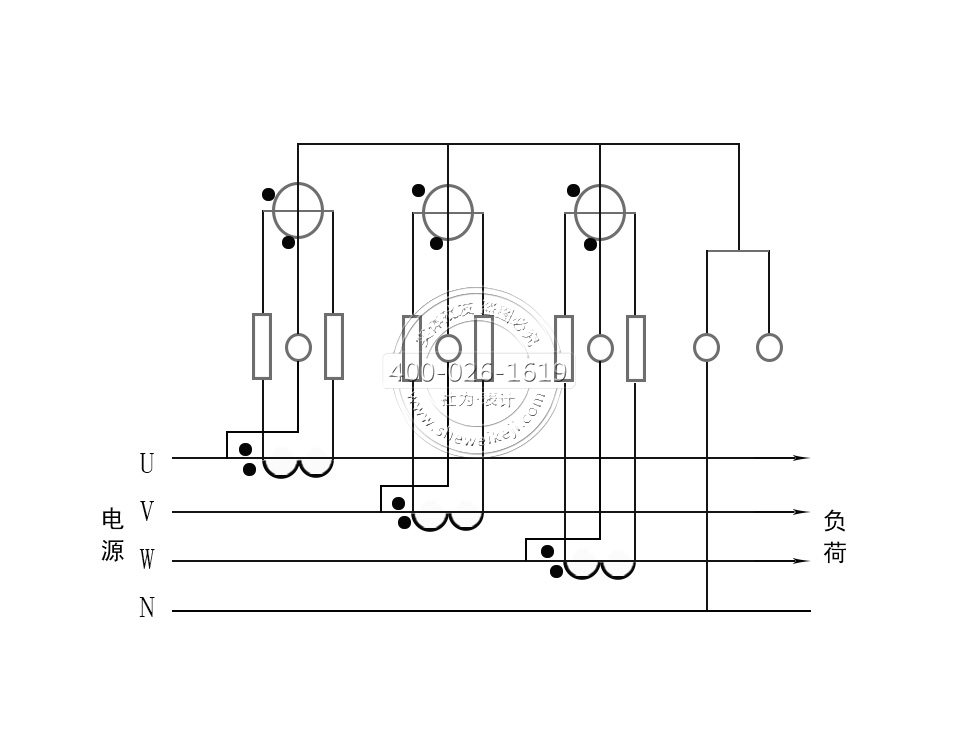

三相四線電能表電流互感器接線（電流、電壓線共用）

三相四線電能表經電流互感器接線（電流、電壓線分開）
