杭州炬華FKGA42-1296型配變監控終端

一、概述

FKGA42-1296型配變監控終端，采用高性能32位嵌入式RISC CPU硬件平臺、自主開發的嵌入式軟件系統、GPRS/GSM/SMS/CDMA移動通信和高精度電能量等技術研制而成的新一代用電現場服務與管理終端產品。該產品功能強大、操作簡單、運行穩定、維護方便、能夠滿足大用戶用電管理、配變監測、遠程抄表等多方面的應用需求。它具有采集精度高，可靠性高、存儲容量大、開放性好、性能價格比高等特點，是配、用電管理系統的理想配套產品。

二、依據標準

Q/GDW-11-254-2010《浙江公用配變監控終端試驗規范》Q/GDW-11-099-2010 《浙江公用配變監控終端技術規范》

DL/T 500 《電壓監測儀訂貨技術條件》

DL/T 597-1996 《低壓無功補償控制器訂貨技術條件》

DL/T 645-2007 《多功能電能表通信協議》

JJF 1024-2006 《測量儀器可靠性分析》

Q/ZDJ 08-2002 《低壓配網無功補償控制器技術規范》

Q/GDW-11-099-2007 《公用配變監控終端技術規范》

Q/GDW-11-143-2008 《電能信息采集與管理系統通信協議（配變終端部分）》

GB/T17626-1998 《電磁兼容 試驗與測量技術》

GB/T15464-1995 《儀器儀表包裝通用技術條件》

GB/T 14549-93 《電能質量　公用電網諧波》

浙江省電力負荷管理系統雙向終端與多功能電能表通信規約

在安裝使用本終端前，請先仔細閱讀本手冊。

三、工作原理

配變監控終端采用東芝32位RISC處理器作為系統CPU來高速可靠地控制周邊的功能模塊，保證整個系統的穩定性和可靠性，存儲上使用與該MCU配套的MCP,該MCP集成了4M的SRAM和16M的Nor Flash，采用16位寬總線，使得整個系統的功能和速度都得到大大的提高。電源上采用國半、TI等一些主流的國際大公司電源芯片，以保證整個電源的穩定性。無線模塊自帶TCP/IP協議。交采上使用ATT7022作為計量核心，保證計量的準確性,采樣數據緩存，用于數據分析。同時采用了安得利的160*160點陣液晶，顯示面積大，內容全。

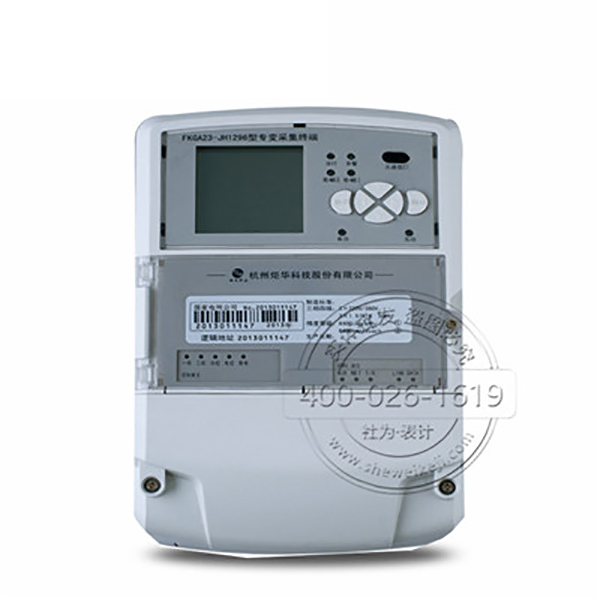

杭州炬華FKGA42-1296型配變監控終端實拍圖
