科陸DDS720-A1單相電子式電能表

一、用途及適用范圍

DDS720 型單相電子式電能表采用專用大規模集成電路，具有外圍元件少、結構簡單、可靠性高、功耗低、壽命長等特點，可用于計量參比頻率為50Hz 的單相交流有功電能。

該產品可安裝在室內或室外電表箱內、適應于環境溫度為-30℃~+55℃、相對濕度不大于85%的條件下使用。

該產品各項性能指標符合GB/T 17215-2002 標準中對靜止式單相電能表的全部技術要求。

二、功能及特點

1、有功電能計量，長期工作不需要調校。

2、采用專用大規模集成電路和SMT 表面安裝技術，工藝先進、結構簡單。

3、采用內含數字乘法器的國外最新電能專用集成電路，大大提高了儀表的動態工作范圍，使實際過載能力達10倍以上。

4、有功電能表在1%Ib~Imax 范圍內均有良好的誤差線性。

5、電表內所有元件均選用長壽命、高可靠的電子元器件，因而具有壽命長、可靠性高的特點。

6、寬工作溫度范圍：-30℃~+55℃。

三、工作原理及結構

3.1 工作原理

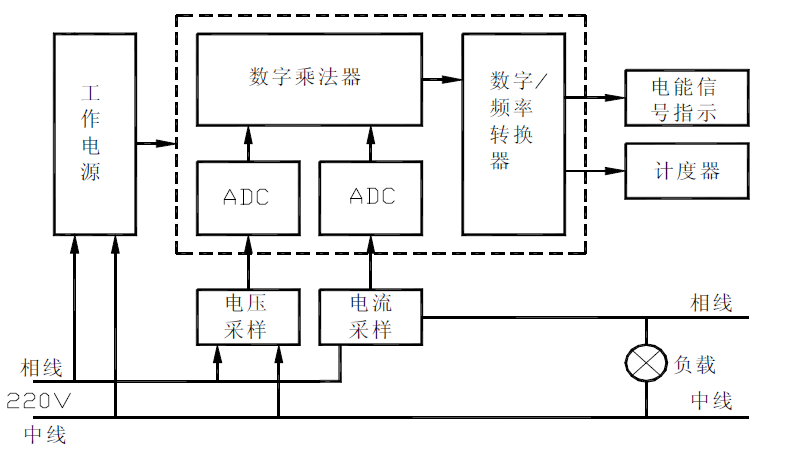

如圖1 所示，電能表的電能計量采用大規模專用集成電路（圖中虛線所示）。

用戶所消耗的電能，通過對分壓器和分流器上的取樣信號進行采樣和A/D 變換，經數字乘法器相乘，其輸出的數字信號送至數字/頻率轉換器，經轉換器電路輸出的脈沖驅動計度器進行電量的累加，并通過電能脈沖指示燈，顯示電能消耗速率。

圖1、DDS720 單相電子式電能表原理框圖

3.2 結構

電能表外殼由表底、表蓋、端鈕盒和端鈕盒蓋四部份組成。表蓋和端鈕盒蓋分別加有鉛封，端鈕盒蓋用一個專用螺釘固定，其上可加鉛封。端鈕盒有兩個固定電能表的螺釘孔。

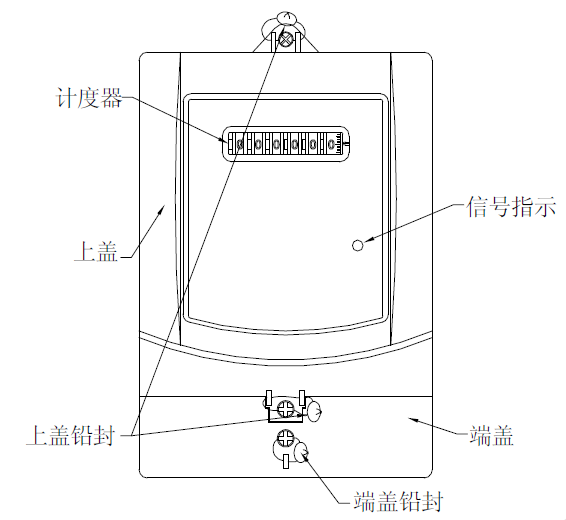

其外形圖如圖2 所示。

科陸DDS720-A1單相電子式電能表實拍圖
