林洋DSSD71/DTSD71型電子式三相多功能電能表

一、概述

DSSD71型和DTSD71型電子式三相多功能電能表系列產品博采國際上眾家之長，結合林洋科技在我國多功能電能表行業多年的設計開發及大量的現場運行經驗，采用現代微電子技術、計算機技術、電測量技術及高精度計量芯片，數據通信技術以及先進的SMT制造工藝研制而成，是本公司推向市場的新一代電能計量裝置。我們對該型號表進行了大量的可靠性冗余設計，較好的符合了目前國內的電網狀況。各項技術指標符合《GB/T 17883-1999》、《GB/T 17882-1999》、《GB/T 17215-2002》、《DL/T 614-1997》、《DL/T 645-1997》等國家標準以及行業標準。具有測量精度高、性能穩定可靠、長壽命、體積小、重量輕、功耗低、操作簡便、易于實現管理功能的擴展、一表多用等特點?？蓮V泛應用于電力行業的電能測量及用電自動化管理領域。

二、該電能表具有如下主要功能：

1、 計量雙向有、無功，四象限無功。存儲12個抄表周期的累計電量。

2、 計量并存儲12個抄表周期的總及分相、分費率的電量。

3、 全天最多可設置4個費率、24個時段，最多可設置2套日時段表，全年最多可設置14個時區。節假日、周休日的日時段表用戶可自行設置?？稍O(shè)置備用時段費率，準確定點進行費率的切換。

4、 雙向有、無功，四象限無功的最大需量的測定和存儲，保存12個抄表周期的雙向有、無功總及分費率最大需量和發生時間；保存2個抄表周期的四象限無功總及分費率最大需量。

5、 各種電參數瞬時量的測量（電壓/電流/有無功功率/視在功率/功率因數/頻率等）。

6、 對電量、需量、參變量均進行帶CRC校驗的多重備份。

7、 用戶可自定義最多40個輪顯項目，可隨意調整輪顯順序。

8、 支持按鍵喚醒和激光喚醒，喚醒的同時支持紅外的數據通信，方便進行自動化抄表。

9、 失壓、全失壓、電流嚴重不平衡、斷相判斷及相應的事件記錄功能，保存10次的事件量。

10、具有電量清零事件記錄功能，保存10次的事件量。

11、記錄產生反向有功時的日期及當時的有功總電量，保存10次的事件量。

12、編程事件記錄，保存10次的編程時間及類型。

13、光報警功能，用戶可配制多種報警方式。

14、脈沖輸出功能，可靈活設置輸出的脈沖類型，當設置成電能脈沖時可用于校表。

15、符合多種規約的通信功能。

注：本說明書為了滿足通用性，對該表已經設計的所有功能進行了描述。隨著本公司對此產品的不斷升級、更新以及為了符合各地用戶的不同需求，本公司不保證所有運行的以及銷售的電能表全部與此版本說明書描述相符。本公司對此說明書具有唯一解釋權。

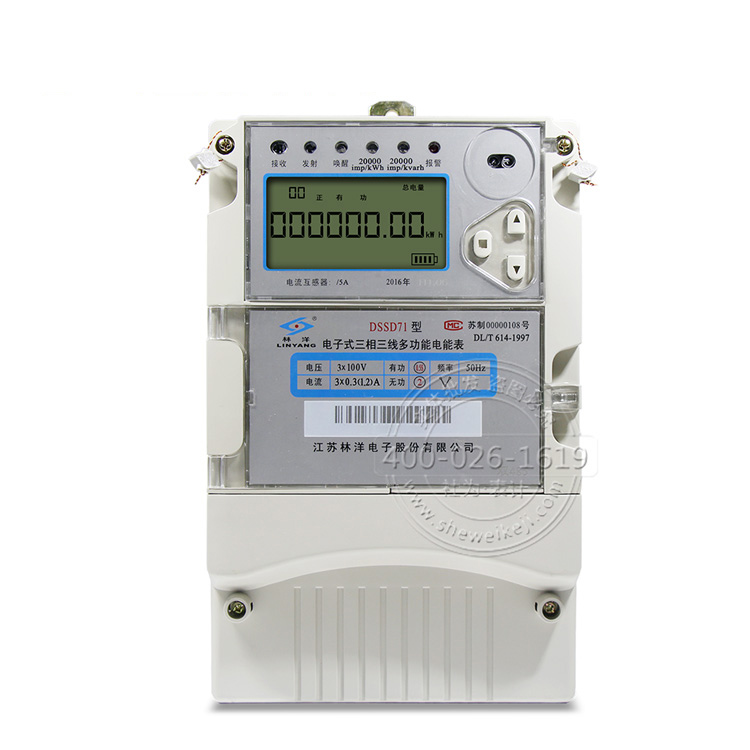

林洋DSSD71/DTSD71型電子式三相多功能電能表實拍圖
