三星DTZY188-G程序傳入TP900掌機操作手冊

產品型號：三星DSZY/DTZY188-G

產品名稱：三星DSZY/DTZY188-G三相遠程（無線）費控智能電能表

主要功能：總、有無功、分時、分相電量計量功能；電壓、電流、功率、功率因素、相角、相位等數據測量功能；防竊電功能及485通訊功能

技術參數

主要功能

1、電能計量功能

① 計量參數：可計量有功、無功、正向有功、反向有功、正向無功、反向無功、四象限無功等電量。

② 監測參數：可監測各相電壓、電流實時值，可監測三相總及A、B、C各相有功功率、無功功率、功率因數、相角、相位等實時參數。

③ 分時功能：分時計量正反向有功電量、四象限無功電量及最大需量；具有尖、峰、平、谷分時段復費率功能，也可選擇峰、平、谷分時段功能，總之適用全國各地分時復費率要求。

④ 數據存儲：可按月存儲13個月的每月電量數據，可按月存儲每月的總、尖、峰、平、谷電量等數據?？纱鎯?chǔ)電壓、電流、正反向有功無功電量數據。

⑤ 具有6類負荷曲線記錄功能。

⑥ 顯示功能：寬視角、大屏幕液晶顯示，具有豐富的狀態指示與漢字輔助提示信息；可顯示最近3月的每月電量數據。

2、防竊電功能

① 開蓋記錄功能，防止非法更改電路。

② 開接線蓋功能，防止非法更改電表接線。

③ 電壓合格率、失壓記錄功能，防止用戶非法取掉或截?cái)嚯妷航泳€，如已發生，可通過記錄的時間核算所損失的電量，為追補電量提供依據。

④ 失流、斷相記錄功能，防止用戶非法短接電流接線，如已發生，可通過記錄的時間核算所損失的電量，為追補電量提供依據。

⑤ 電流不平衡記錄：可警惕用戶在電表接線的前端截取電量。

⑥ 掉電記錄功能，防止用戶非法取下電表的工作電源，如已發生，可通過記錄的時間核算所損失的電量，為追補電量提供依據。

⑦ 反向電量計入正向電量，用戶如將電流線接反，不具有竊電作用，電表照樣正向走字。

⑧ 逆相序報警，用戶非法接線，電表會報警，除非把線接正確，否則一直報警。

以上情況如發出，電表會出現報警標志，如安裝抄表系統與電表相聯，抄表系統會馬上出現報警。

3、遠程費控功能

采用RS-485和無線模塊進行數據通信，不帶IC卡口，支持通信遠程拉合閘。

4、費控管理功能

① 可通過遠程對電能表進行遠程拉、合閘控制和時段等參數設置，進而對用戶的用電實施遠程管理。

② 能實現自動扣費繳費的功能和欠費跳閘等功能，當電表的電費不足時可以通過遠程報警，沒有電費時通過遠程跳閘停電，操作管理十分方便。

③ 可以通過GPRS無線模塊配合抄表系統對電表進出參數采集、存儲、預處理，以及對電表進行遠程拉、合閘控制和時段等參數設置。

5、抄表方式

① 通過電表上的按鍵，可在液晶屏上查詢到電表每月的總電量、電壓、電流、功率、功率因數等數據。

② 通過手持紅外抄表機，可讀取電表的各項電量數據。

③ RS485通訊口和GPRS無線模塊通訊抄表，配合抄表系統，可抄讀電表的各項電量數據。并支持DL/T645-2007多功能電能表通訊規約。

1、點擊打開北京振中TP900掌機程序傳程序文件夾

2、出下如下提示按圖例提示操作

3、出現如下提示

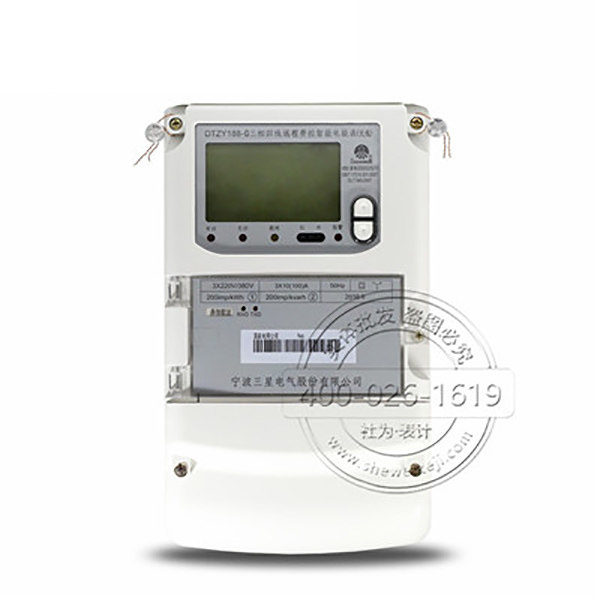

三星DSZY/DTZY188-G三相遠程（無線）費控智能電能表實拍圖
