深圳科陸DTSD719-B/DTSD720-B/DSSD719-B/DSSD720-B
發表時間：2020-03-13 17:08:22 編輯：社為表計 瀏覽量：33次 分享到：
深圳科陸DTSD719-B/DTSD720-B/DSSD719-B/DSSD720-B
1.1 概述 皇家導航網 http://www.hc362.com/
DTSD/DSSD719-B（720-B）三相四線/三相三線電子式多功能電能表是深圳市科陸電子科技股份有限公司研制生產的新一代智能型高科技電能計量產品。它以本公司專利技術為基礎，采用當今最新集成電路技術，運用先進的軟件算法，根據電能表有關國際(IEC)標準和我國電力行業標準DL/T614-1997、DL/T645-1997等設計制造。它集各種計量、監控、報警、顯示、通訊功能于一身，能計量正反向有功和無功總電量及分時電量、四象限無功總電量及分時電量；能計量正反向有功和無功總最大需量及分時最大需量、四象限無功總最大需量及分時最大需量，以及最大需量發生的日期和時間；能測量各相電壓、電流、功率因數、有功功率、無功功率、視在功率及三相總有功功率、總無功功率、總視在功率、功率因數和頻率等；能檢測并記錄各相失壓、失流及三相全失壓等事件；能檢測備用電池電壓和監測負荷情況；能實現遠程和紅外抄表、編程、監測和校準；而且具備多種擴展功能。適用于各電廠、變電站、計量關口和企事業單位。
1.2 工作原理簡述

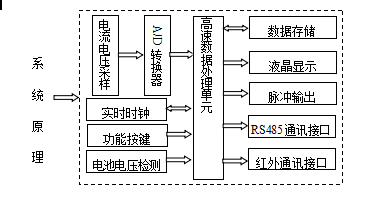

本產品由電壓、電流高精度采樣器、高速高精度模數轉換器、高速數據處理器、實時時鐘、數據接口設備組成。在高速數據處理器的控制下，高速模數轉換器將來自電壓、電流高精度采樣器的模擬信號轉換為數字信號，并對其進行數字運算和誤差補償，從而精確地獲得有功電量和無功電量，并依據相應費率和需量等要求對數據進行處理，其結果保存在數據存儲器中，并隨時向外部接口提供信息和進行數據交換，其原理框圖如圖1所示。
1.3. 主要技術參數
|
型號
|
DTSD/DSSD719-B
|
DTSD/DSSD720-B
|
|
|
級別
|
有功
|
0.5S
|
1
|
|
無功
|
2
|
2
|
|
|
額定電壓
|
DSSD：3×100V
DTSD：3×57.7V/100V 3×220V/380V
|
||
|
標定(最大)電流
|
互感器接入式：3×1(2)A 3×1(4)A 3×1.5(6)A 3×5(6)A 3×5(20)A
直接接入式：3×10(40)A 3×20(80)A 3×30(100)A
|
||
|
功耗
|
電壓
|
＜1W/2VA(外電源0.5VA)
|
|
|
電流
|
＜1VA
|
＜4VA
|
|
|
工作溫度
|
-25～55℃
|
||
|
極限工作溫度
|
-35～65℃
|
||
|
相對濕度
|
≤85%
|
||
|
電壓范圍
|
額定電壓 ±30%
|
||
|
頻率
|
50Hz/60Hz
|
||
|
啟動電流
|
0.001In
|
||
|
MTBF
|
≥5′104h
|
||
|
設計壽命
|
15年
|
||

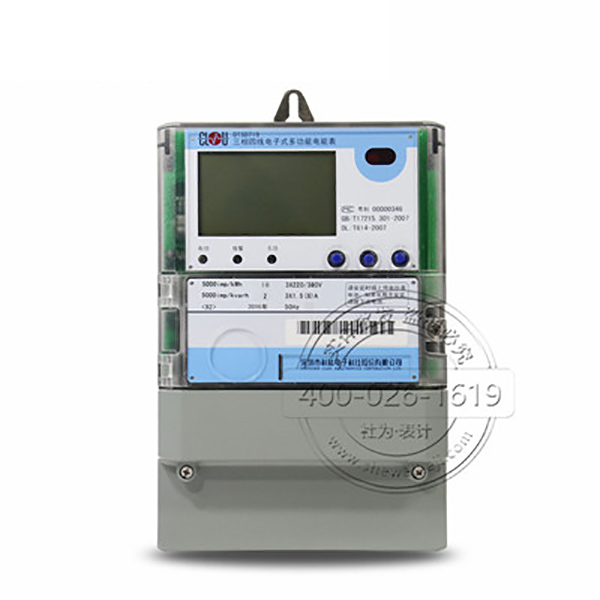

深圳科陸DTSD719-B/DTSD720-B/DSSD719-B/DSSD720-B實拍圖
注：想要了解更多說明書詳情，請點擊上面的 說明書下載 按鈕，下載查看，謝謝！
