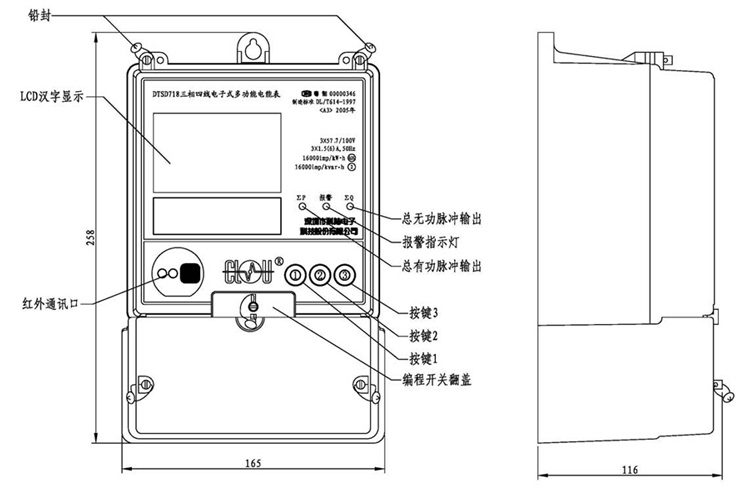

深圳科陸DSSD718-A3|DTSD718-A3三相多功能電能表尺寸圖

產品型號：科陸DSSD718/DTSD718-A3

產品名稱：科陸DSSD718/DTSD718-A3三相電子式多高精度功能電能表

主要功能：總、有無功、分時、分相電量計量功能；電壓、電流、功率、功率因素、相角、相位等數據測量功能；防竊電功能及485通訊功能

技術參數

主要功能

① 計量參數：可計量有功、無功、正向有功、反向有功、正向無功、反向無功、四象限無功等電量。

② 監測參數：可監測各相電壓、電流實時值，可監測三相總及A、B、C各相有功功率、無功功率、功率因數、相角、相位等實時參數。

③ 分時功能：具有尖、峰、平、谷分時段復費率功能，也可選擇峰、平、谷分時段功能，總之適用全國各地分時復費率要求。

④ 數據存儲：可按月存儲當月、上月、上上月至上12月的基波電量數據。

⑤ 負荷曲線：可選擇多組數據按不同或相同時間間隔（1の1400分鐘可選）進行滾動數據記錄。

⑥ 顯示功能：使用LCD漢字顯示各種參數和測量數據。

2、防竊電功能

① 開蓋記錄功能，防止非法更改電路。

② 電壓合格率、失壓記錄功能，防止用戶非法取掉或截?cái)嚯妷航泳€，如已發生，可通過記錄的時間核算所損失的電量，為追補電量提供依據。

③ 失流、斷相記錄功能，防止用戶非法短接電流接線，如已發生，可通過記錄的時間核算所損失的電量，為追補電量提供依據。

④ 電流不平衡記錄：可警惕用戶在電表接線的前端截取電量。

⑤ 掉電記錄功能，防止用戶非法取下電表的工作電源，如已發生，可通過記錄的時間核算所損失的電量，為追補電量提供依據。

⑥ 反向電量計入正向電量，用戶如將電流線接反，電表照樣正向走字，不具有竊電作用。

⑦ 逆相序報警，用戶非法接線，電表會報警，除非把線接正確，否則一直報警。

以上情況如發出，電表會出現報警標志，如安裝抄表系統與電表相聯，抄表系統會馬上出現報警。

3、抄表方式

① 通過電表上的按鍵，可在液晶屏上查詢到電表每月的總電量、電壓、電流、功率、功率因數等數據。

② 通過手持紅外抄表機，可讀取電表的各項電量數據。

③ 雙RS485通訊口抄表，配合抄表系統，可抄讀電表的各項電量數據。并支持DL/T645-1997多功能電能表通訊規約。

深圳科陸DSSD718-A3|DTSD718-A3三相多功能電能表實拍圖
