三相三線電能表正確接線

發表時間:2017-02-10 17:06:00     瀏覽量: 27064 次

在電力系統中,根據安全運行的需要,變壓器的中性點分為直接接地、不接地和不完全接地三種情況。三相三線有功電能計量方式廣泛用于電力系統和電力用戶的電能計量,它所計量的電能所占比例較大,除了少數高供低計的方式外,三相三線有功電能計量裝置屬于重要的電能計量裝置。

三相三線電能表的接線方式主要分為兩種,一種是直接接入式,另一種是經互感器接入式。

(1)直接接入式:

三相三線有功電能表使用與沒有中性線系統三相電能計量,不論負載的性質和負載是否平衡,均能計量。如下圖所示。

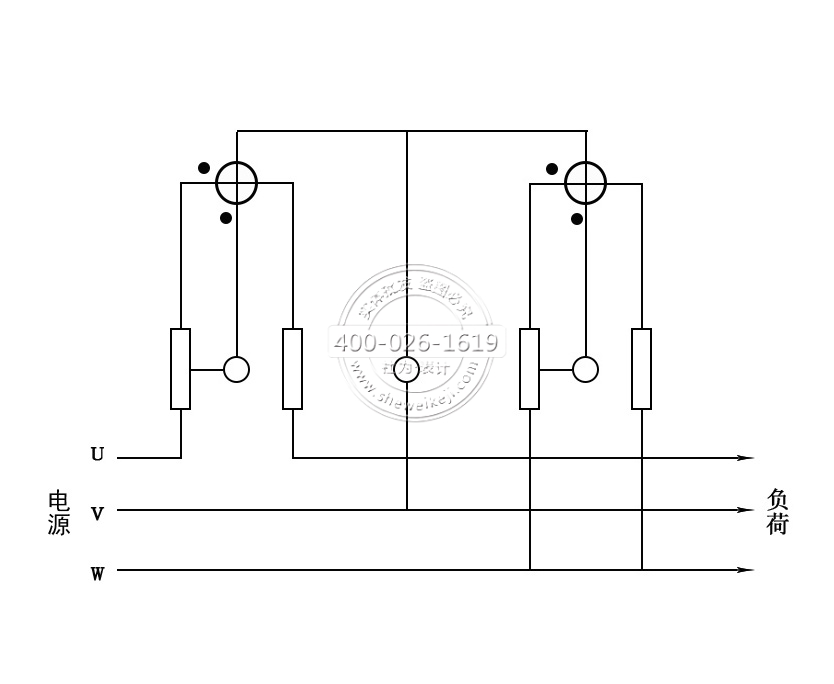

三相三線電能表直接接入式接線圖

三相三線電能表直接接入式

(2)經互感器接入式:

經互感器接入式三相三線電能表電壓、電流端子同樣分為公用和分開兩種接線方式,接線如下圖所示。

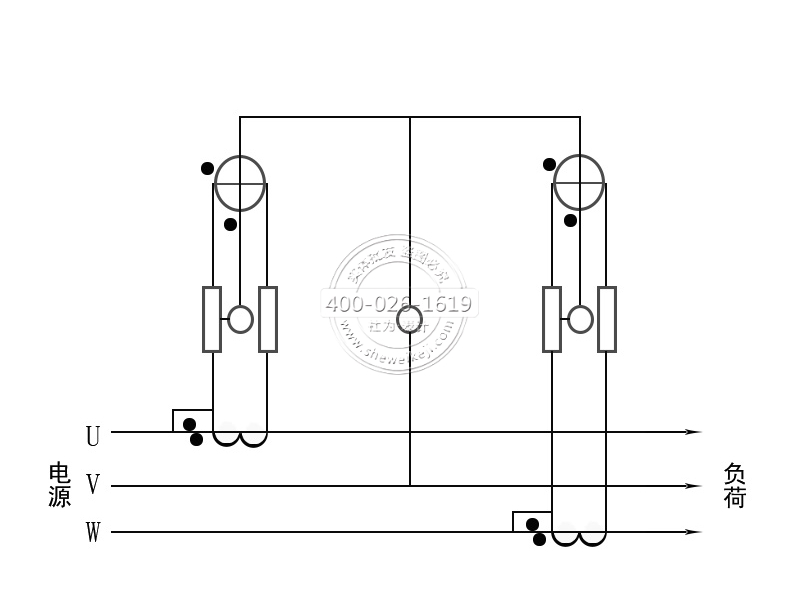

三相三線電能表經電流互感器接線(電流、電壓線共用)

三相三線電能表經電流互感器接線(電流、電壓線共用)

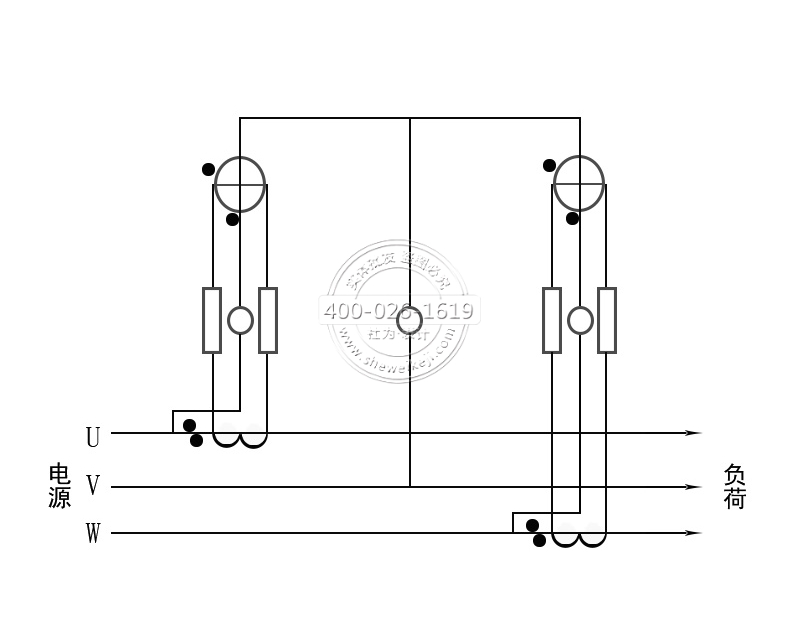

三相三線電能表經電流互感器接線(電流、電壓線分開)

三相三線電能表經電流互感器接線(電流、電壓線分開)

同樣,上圖的介紹是基于對低壓計量的情況下,經互感器接線時電流、電壓線共用及分開的方法掌握。
