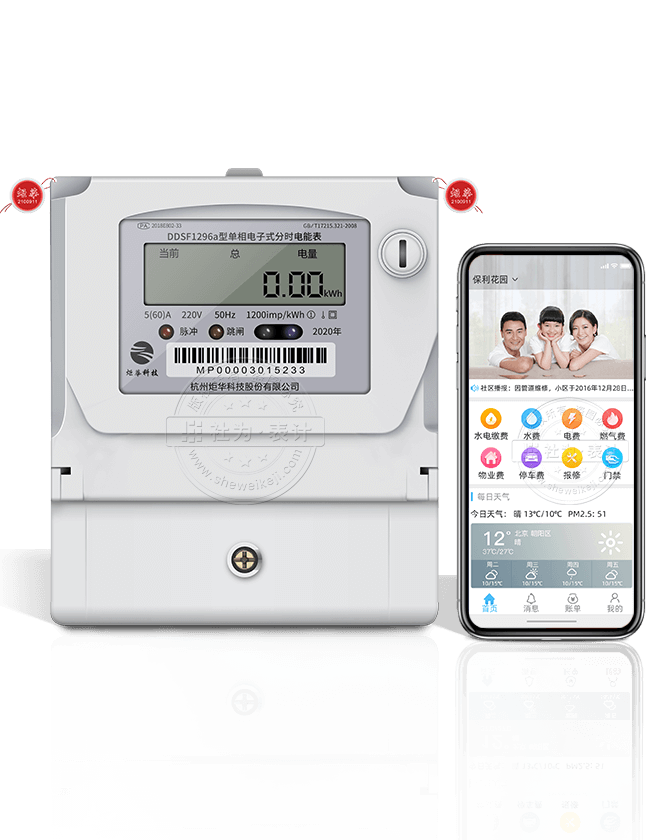

杭州炬華DDSF1296a單相遠程預付費智能電表

二、工作原理

智能電表工作時，電壓、電流經傳感器件轉換為采樣信號通過濾波處理后送入計量芯片，計量芯片將能量信號轉化為脈沖信號送到 CPU進行電量脈沖采集，電量累計和各項計算分析處理，其結果保存在數據存貯中；同時CPU完成紅外、485抄表、LCD顯示等功能處理。電表帶有溫度補償電路芯片，保證時鐘在標稱溫度下時鐘日誤差小于 0.5s/d。數據安全性上采用冗余設計，數據采用多重備份，確保計量數據可靠。

三、功能特點

一、計量功能：具有正反向有功電能量計量功能，能存儲其數據，并可以據此設置組合有功；具有分時計量功能，存儲總、尖、峰、平、谷電能量。
二、清零：電能表只有在被授權及通過密碼驗證的情況下能進行電量清零操作，清除電表內部存儲的電能量、凍結量、事件記錄等數據。
三、費控功能：智能電表的費控功能，遠程方式通過RS-485遠程系統實現。
四、費率和時段：支持尖、峰、平、谷四個費率；具有兩套費率時段表，可在約定的時刻自動轉換。
五、計時功能：采用具有溫度補償功能的內置硬件時鐘電路，具有日歷、計時、閏年自動轉換功能。
六、凍結功能：電量凍結可以凍結正向（反向）有功及尖、峰、平、谷電量。
七、事件記錄：永久記錄電能表清零事件的發生時刻及清零時的電能量數據；記錄編程、校時、掉電總次數，以及最近10次發生及結束的時刻。
八、實時參數檢測：智能電表能測量、記錄、顯示當前電壓、電流（包括零線電流）、有功功率、功率因數等運行參數。
久、負荷開關：負荷開關可采用內置或外置方式，當采用內置負荷開關時電能表最大電流不超過60A。
十、通訊功能：具有一個紅外通信接口、一個 RS485通信接口，通信接口物理層彼此獨立，一種通信信道的損壞不影響其它信道。
十一、顯示功能：該電能表采用大屏幕寬溫中文字符液晶顯示，具有防紫外線功能，在正常使用情況下，LCD壽命大于10年。
