青島鼎信載波集中器DJGZ23-DX

一、概述

DJGZ23-DXC型集中器是用電信息采集系統的重要組成部分。應用現代數字通信技術、嵌入式技術、計算機軟硬件技術等進行用電需求側信息采集與分析處理。該型產品電磁兼容性能優良，能抵御高壓尖峰脈沖、強磁場、強靜電、雷擊浪涌的干擾，且具有較強的溫度自適應能力范圍；寬電壓范圍設計使其具有更高的可靠性；可以在本地/遠程方便地修改設備參數，支持當?shù)?遠方軟件的在線升級；大容量的主板FLASH存儲芯片保證各種數據的方便存儲；ABS防水阻燃材料，壁掛式結構、體積輕巧、安裝方便。該產品具有功能強大、使用簡單、運行穩定、維護方便、可靠性高、存儲容量大、開放性好、性價比高的特點，能夠很好的滿足用戶的應用需求。

二、終端主要功能

1.1 數據采集

終端可實時采集指定電能表的相應數據項，或采集采集器存儲的各類電能數據、參數和事件數據；終端可實時采集開關位置狀態和其他狀態信息，發生變位時應記入內存，并在最近一次主張能查詢時向其發送該變位信號或終端主動上報。

1.2 數據管理和存儲

1.2.1 實時和當前數據

生成和存儲實時和當前數據

1.2.2 歷史月、日數據

II型集中器將采集的數據在月末零點（每月1日零點）、日末（次日零點）形成各種歷史月、日數據，要求保存每個電能表最近31天日數據和最近12個月的月數據。

1.2.3 曲線數據

II型集中器可選定某些用戶為重點用戶，按照采集間隔1小時生成曲線數據，電能數據存儲時可帶有時標。

1.2.4電能表運行狀況監測

終端可監視電能表運行狀況，相序異常、電表開蓋記錄、電能表運行狀態字變位、電能表發生參數變更、時鐘超差或電能表故障等狀況時，按事件記錄要求記錄發生時間和異常數據。

1.3安全管理與用戶權限

對于終端所有參數必須根據密碼權限來設置。

1.4 數據傳輸

終端按主站命令的要求，定時或隨機向主站發送終端采集和存儲的功率、最大需量、電能示值、狀態量等各種信息。 與主站的通信協議符合Q／GDW 1376.1-2013《電力用戶用電信息采集系統通信協議：主站與采集終端通信協議》。 終端具有流量控制措施。

1.5 終端維護

終端可自動進行自檢，發現設備異常應有事件記錄和告警功能。

終端接收到主站下發的初始化命令后，分別對硬件、參數區、數據區進行初始化，參數區置為缺省值，數據區清零。

終端軟件可通過遠程通信信道實現在線軟件升級；終端進行遠程軟件下載時，終端軟件具有斷點續傳能力；另外終端能統計與主站的通信流量。

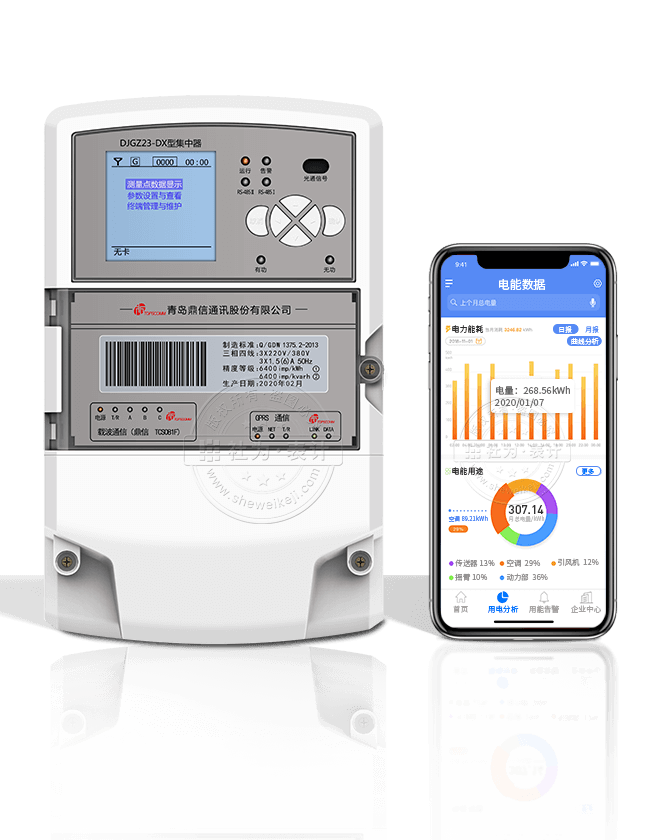

青島鼎信載波集中器DJGZ23-DX實拍圖
