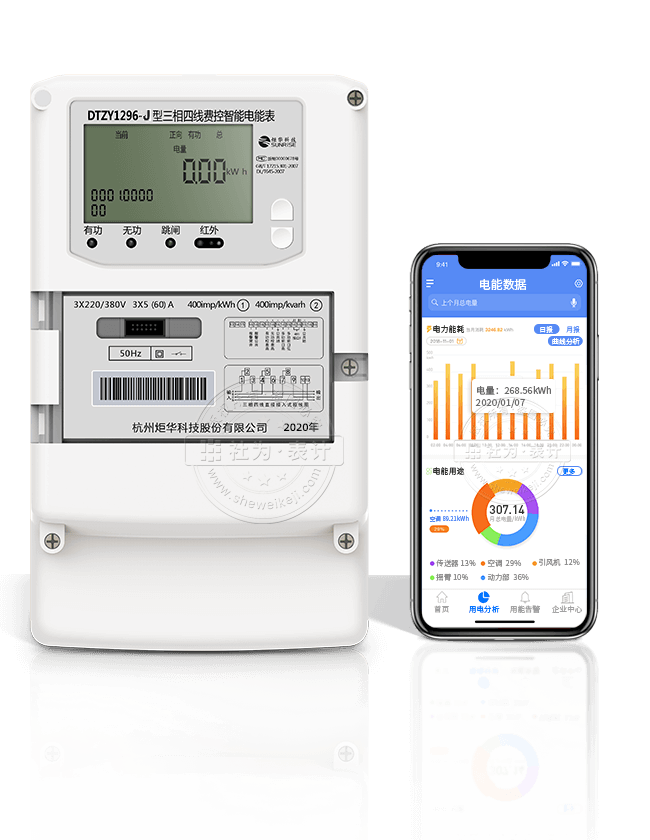

炬華DTZY1296-J三相四線費控智能電能表

一． 概述

三相費控智能電能表，是根據國家電網“統一堅強智能電網”建設的總體要求，在國網公司智能電表系列標準的基礎上研制而成的新一代智能電能表。 該智能電表能精確地計量有功正反向總電能、各費率電能，無功四象限電能，具有有功正反向最大需量記錄功能，對有功無功功率、電壓、電流、功率因素和頻率等用電參數進行實時測量和處理，具有分時計量、自動抄表、電量和需量的數據存儲、負荷曲線記錄、事件數據記錄等功能。 該系列電能表采用超大規模數字信號處理芯片、全隔離標準RS485通訊接口和紅外通訊、可配置無線通訊模塊。大畫面寬溫液晶顯示和ESAM信息安全加密模塊等先進技術。制造上運用先進的SMT表面貼裝工藝和進口高性能長壽命電子元器件，外殼采用高強度、阻燃環保材料、造型新穎、實用, 具有較高的絕緣強度和耐腐蝕性，是電能信息采集智能電網建設的理想選擇。

二． 引用標準

本儀表的綜合指標符合GB/T17215.301-2007、DL/T 645-2007標準的要求。通信規約根據客戶要求。

三． 主要功能

1. 電量計量功能：量正、反向有功電能，并具有分時計量功能.有功電能量按相應的時段分別累計、存儲為總、尖、峰、平、谷電能量，其數據存儲在非易失存儲器中。

2. 需量記錄功能： 測量正向有功最大需量及其出現的日期和時間，并存儲帶時標的數據。支持記錄12個結算日所有最大需量數據。

3. 計時功能：電表采用具有溫度補償功能的內置硬件時鐘電路，具有日歷、計時、閏年自動轉換功能；可通過RS485、紅外等通信接口進行校時，除廣播校時外，校時必須在安全加密方式狀態下才能進行。

4. 多種通訊接口：電能表具有1個紅外通信接口、1個（或2個）RS-485通信接口和1個無線通信接口。通信接口的物理層相互獨立。

5. 費率和時段日歷、時鐘和費率時段可通過 RS-485、紅外數據接口等進行設置和調整；具有兩套日時段表，每套日時段表最多能設置8個日時段表,每日可編程設置 4種費率、最多14個時段，時段設置的最小時間間隔為15分鐘，時段可跨越零點設置。

6. 費控功能：智能電表的費控功能通過RS-485設置實現。對電能表的操作需要通過嚴格的ESAM模塊等安全認證，該ESAM模塊的加密算法采用國密算法，確保數據傳輸安全可靠。

四. 產品主要技術指標

1. 工作電壓：正常工作電壓:0.8Un～1.15Un；極限工作電壓:0.0Un～1.15Un。

2. 正常工作溫度：-10℃～45℃（戶內）、-25℃～60℃（戶外）。

3. 極限工作溫度：-25℃～60℃（戶內）、-40℃～70℃（戶外）。

4. 相對濕度：≤95%RH。

5. 頻率：50Hz。

6. 日計時誤差:≤0.5s/d(23℃±2℃)。

7. 潛動：具有防潛動邏輯設計在規定時間內部不產生多于一個的脈沖輸出。
