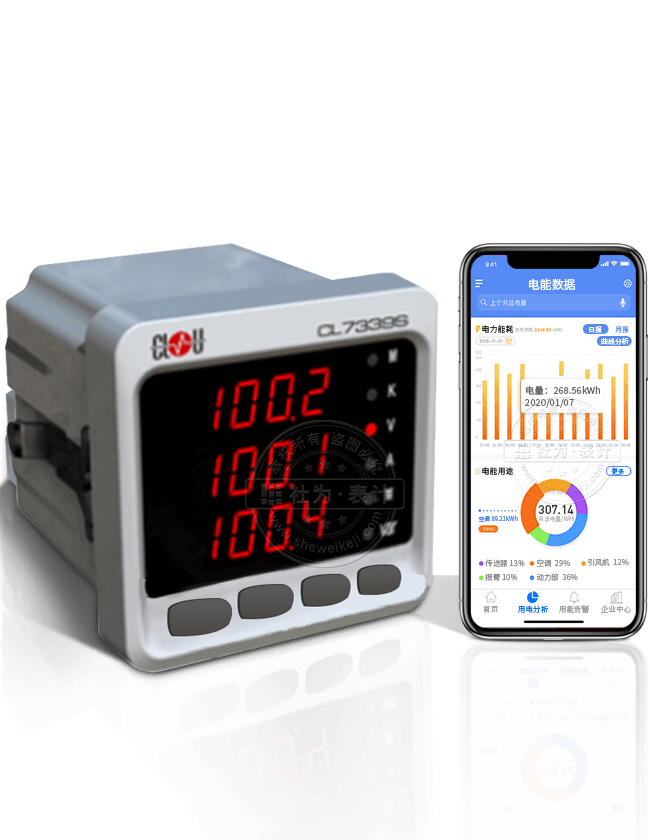

深圳科陸CL7339S三相數智多功能電能表

一． 概述

CL7339S系列三相數智電力儀表具有精確的電力參數測量、電能計量等功能，為電力應用專家提供量測支持，為SCADA和智能電網提供數據基礎，為高效智能管理電能提供決策依據。 CL7339S以高可靠的工業標準設計而成，采用多種隔離和抗干擾措施，能夠在高干 擾電力系統環境中可靠運行。

二． 引用標準

CL7339S 既可用作電力參數指示儀，替代模擬指針儀表和數字面板表，也可作為自動化系統的前端采集元件，亦可作為配電系統的連續測量和監視單元。主要應用領域有：工業配電自動化系統、變電站自動化系統、發電廠廠用電系統、高低壓開關柜、智能大廈電氣工程、能效管理系統

三． 主要功能

1. 電能：通過面板或通信，可以將所有電能數據清零，也可對有功電能、無功電能設置底值 （電能底值設置同時對正向和反向電能起作用）。

2.通訊：裝置具有一個 RS-485 通信口，波特率最高可達 19200bps（面板顯示為 1920）。 通信電纜總長度不能超過 1200 米，各個設備的 RS-485 口正負極性必須連接正確。如果屏蔽雙絞線較長，建議在其末端接一個 100～300Ω 的電阻以提高通信的可靠性。

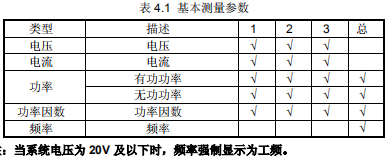

3. 測量

四. 產品主要技術指標

1. 電壓準確度范圍：5V ～ 1.2倍額定電壓。

2. 正常工作溫度：-25℃～70℃。

3. 電源工作范圍：AC/DC：85～264V。

4. 相對濕度：5%～95%RH。

5. 頻率：45～65Hz。

6. 功耗:≤4W。

7. 大氣壓力：70kPa～106kPa。

深圳科陸CL7339S三相數智多功能電能表
