杭州炬華DT(S)Z1296三相四（三）線智能電能表|智能國網表

一． 概述

三相智能電能表，是根據國家電網“統一堅強智能電網”建設的總體要求，在國網公司智能電表系列標準的基礎上研制而成的新一代智能電能表。
       該智能電表能精確地計量有功正反向總電能、各費率電能，無功四象限電能，具有有功正反向最大需量記錄功能，對有功無功功率、電壓、電流、功率因素和頻率等用電參數進行實時測量和處理，具有分時計量、自動抄表、 電量和需量的數據存儲、負荷曲線記錄、事件數據記錄等功能。
       該系列電能表采用超大規模數字信號處理芯片、全隔離標準RS485通訊接口和紅外通訊。大畫面寬溫液晶顯示和ESAM信息安全加密模塊等先進技術。制造上運用先進的SMT表面貼裝工藝和進口高性能長壽命電子元器件，外殼采用 高強度、阻燃環保材料、造型新穎、實用, 具有較高的絕緣強度和耐腐蝕性，是電能信息采集智能電網建設的理想選擇。

二． 引用標準

1.GB 4208-2008 外殼防護等級（IP代碼）
2.GB/T 13384—2008 機電產品包裝通用技術條件
3.GB/T 17215.211—2006 交流電測量設備 通用要求 試驗和試驗條件 第11部分：測量設備
4.GB/T 17215.301—2007 多功能電能表 特殊要求
5. GB/T 17215.322—2008 交流電測量設備 特殊要求 第21部分 靜止式有功電能表（0.2S級和0.5S級）
6.GB/T 17215.321—2008 交流電測量設備 特殊要求 第21部分 靜止式有功電能表（1級和2級）
7. GB/T 17215.323—2008 交流電測量設備 特殊要求 第23部分 靜止式無功電能表（2級和3級）
8.DL/T 645—2007 多功能電能表通信協議
9. DL/T 830—2002 靜止式單相交流有功電能表使用導則
10.Q/GDW 1354－2013 智能電能表功能規范
11.Q/GDW 1356－2013 三相智能電能表型式規范
12.Q/GDW 1365—2013 智能電能表信息交換安全認證技術規范

三． 主要功能

1. 電量計量功能：正、反向有功電能計量，正、反向無功及四象限電能計量。

2. 最大需量記錄功能：記錄正反向有功的總最大需量及發生時間，正反向無功的總最大需量及其發生時間，且以上均可轉存記錄上月及上上月。

3. 實時參數檢測：可實時測量并計算各相的電壓、電流、功率因數、有功功率、無功功率、視在功率、電網頻率、表內溫度、當前有功需量及當前無功需量等數據。

4. 多種通訊接口：儀表有一路RS485接口、遠紅外通訊口,可同時通過RS485、紅外進行通信，真正實現兩路同時通訊而互不干擾。

5. 負荷功能：電表具有負荷記錄功能，記錄內容可以由用戶從DL/T 645—2007定義的“電壓、電流、頻率”、“有、無功功率”、 “功率因數”、“有、無功總電能”、“四象限無功總電能”、“當前需量”六類數據項中任意組合。

6. 顯示功能：電能表在正常工作狀態進行按鍵、紅外通訊等操作時，LCD啟動背光。按鍵觸發背光啟動后，60s無操作自動關 閉背光；紅外觸發時，2個自動輪顯周期后關閉背光

四. 產品主要技術指標

1. 工作電壓：正常工作電壓:0.9Un～1.1Un；極限工作電壓:0.0Un～1.15Un。

2. 正常工作溫度：-25℃～55℃。

3. 極限工作溫度：-40℃～70℃。

4. 相對濕度：≤95%RH。

5. 頻率：50Hz。

6. 日計時誤差:≤0.5s/d(23℃)。

7. 潛動：電流回路無電流，電壓回路加115%Un時，在起動電流下產生1個脈沖的10倍時間內，電能表輸出不多于 1個脈沖。具有邏輯防潛動功能。

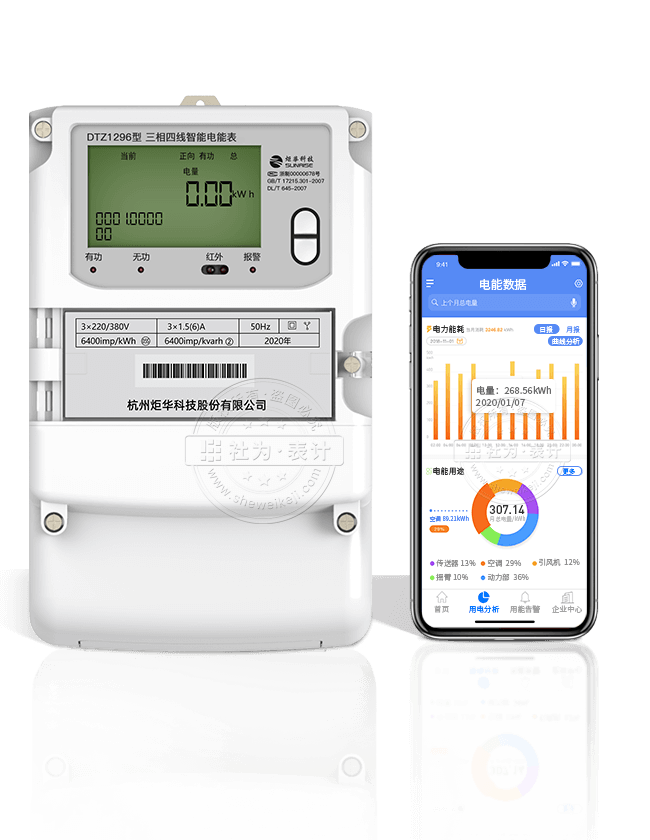

炬華DT(S)Z1296型三相電子式電能表圖
