林洋DTZ71型電子式三相四線多功能電能表

一． 概述

DSZ71產品結合了林洋科技在我國電能表行業多年的設計開發及大量的現場運行經驗，采用現代微電子技術、計算機技術、電測量技術及高精度計量芯片，數據通信技術以及先進的SMT制造工藝研制而成，是完全按照國家電網公司要求定制的一款新型智能電能表。具有測量精度高、性能穩定可靠、長壽命、體積小、重量輕、功耗低、操作簡便、易于實現管理功能的擴展、一表多用等特點。

二． 引用標準

我們對該型號表進行了大量的可靠性冗余設計，較好的符合了目前國內的電網狀況。各項技術指標符合《GB/T 17215.321-2008》、《GB/T 17215.322-2008》、《GB/T 17215.323-2008》、《GB/T 17215.211-2006》、《GB/T 17215.301-2007》、《GB/T 15284-2002》、《DL/T 614-2007》、《DL/T 645-2007》、Q/GDW1354-2013、Q/GDW1356-2013等國家標準以及行業標準。

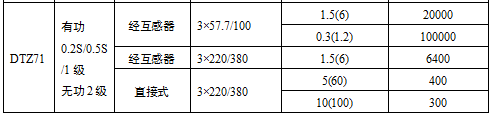

三． 主要規格型號

注：可根據用戶需要制造特殊規格的表。

四. 產品主要技術指標

1. 計時準確度：日計時誤差≤0.5s/d（23℃），誤差≤1.0s/d（-30℃～+70℃）。

2. 潛動：電壓線路加115%Un,當電流回路電流為0.0004Ib時，電能表輸出的脈沖不多于1個。

3. 電壓范圍：規定的工作范圍：0.9 Un～1.1Un；擴展的工作范圍：0.8Un～1.15Un；極限工作范圍：0.0Un～1.15Un。

4. 參比頻率：50Hz

5. 準確度等級：0.5S級、0.2S級。

6. 功率消耗：每相電壓回路：≤1.5W、6VA；每相電流回路：基本電流（小于10A）≤0.2VA，基本電流（大于10A）≤ 0.4VA。

7. 電池容量：≥1.2Ah。

8. 環境條件

a． 正常工作溫度:       -25℃ ～ +60℃

b． 極限工作溫度范圍：  -45℃ ～ +70℃

c． 貯存與運輸溫度范圍：-45℃ ～ +70℃

三星DTZ71型三相電子式電能表圖
