科陸DDSH720單相電子式多用戶電能表

1 綜合介紹

1.1 概述

DDSH700 系列單相電子式多用戶電能表是深圳市科陸電子科技股份有限公司研制生產的新一代智能型高科技電能計量產品。它采用當今最新集成電路技術設計制造，設計時引用GB/T17215-2002《1 和2 級靜止式交流有功電度表》，JB/T XXXX-XXXX《多用戶靜止式交流有功電能表 特殊要求》，GB/T 15284-2002《多費率電能表 特殊要求》，DL/T645-1997《多功能電能表通信規約》等標準。

該表能實現最多10 個單相用戶雙方向有功電能分時計量（反向電能計入正向電能）、紅外和RS485 編程及抄表、數碼管顯示等功能。該表可進行時間、表號、自動抄表日、3 種費率、10 個日時段等設置，并具有有功脈沖測試輸出端口?？蛇x擇停電抄表功能。特別適用于住宅小區等用戶集中的場合。

1.2 工作原理簡述

電源電路提供電表的工作電壓。每個分用戶的電壓、電流取樣，各由一個電能專用集成電路進行ADC 轉換，乘法累加運算，再將電能數字量轉變?yōu)轭l率輸出。微處理器采集、處理各分用戶的電能信號，進行數據管理和存儲，控制時鐘、顯示、紅外及RS485 通訊。

2 基本功能：

2.1 電能計量

分時雙方向有功電能計量（反向電能計入正向電能），最多可計量10 個用戶的電量。能貯存前12 個月的電量數據，數據轉存分界時間可在1～28 日中任意指定日(自動抄表日)的任意時，缺省設置為每月1 日零時。

2.2 費率和時段

具有日歷、計時和閏年自動切換功能。

可編程設置3 種費率（峰、平、谷、）、10 個日時段。

2.3 通訊功能

本電表共提供2 個通訊口：1 個紅外通訊口、1 個RS485 口，2 個通訊口均支持DL/T645—1997 通訊協議，采用偶校驗、8 位數據位、1 位停止位。紅外口通訊波特率為1200（不可設）；RS485 口波特率可設，支持300、1200、2400、4800bps 等。

2.4編程和抄表

可通過紅外通訊接口和RS485 通訊接口與電能表進行通訊，進行編程設置和抄表。抄表無需密碼和編程開關保護。編程受密碼和編程開關保護。按動電能表編程開關，LED 顯示“ON”時，通訊接口處于可編程狀態。經過預設的編程開關有效時間后（出廠默認值為30 分鐘），退出編程有效狀態。編程開關在電能表右邊小蓋處，打開右邊小蓋即可看見。

2.5 顯示功能

采用8 位LED 顯示方式，前2 位顯示參數的序號，后6 位顯示參數內容。

循顯時間（每個顯示項的顯示時間）可以設置（2S～30S）.

① 自動輪顯：電表具有整點自動輪顯功能。當時間到達整點時，電表自動輪顯用戶預設的顯示選擇數據。前2 位LED 代表分用戶號，后6 位LED 顯示數據內容。輪顯循環結束，LED 熄滅。

② 手動輪顯：

按動按鈕“1”和按鈕“2”可查詢附錄A 中顯示代碼表的數據。

按動按鈕“2”可實現顯示代碼表中顯示數據塊的切換。（1~10 項，20~47 項，48~6F 項，70~97 項，A0~A9 項，AA~Ab 項，b0~bb 項，C0~C5 項）

按動按鈕“1”可實現當前顯示數據塊中的數據循顯。

顯示數據可編程選擇。

電表具有光觸發輪顯按鈕：用較強的可見光脈沖照射光觸發按鈕，電表進行循顯。相當于輪顯按鈕“1”鍵的功能。

面板上有3 個發光二極管指示當前運行費率（峰、平、谷）。

當數碼管顯示電量數據時，這3 個發光二極管作為電量顯示的輔助顯示。（如：“峰”費率發光二極管亮，表示當前顯示的電量為某用戶的峰電量數據；三個發光二極管都不亮，表示顯示的是總電量數據。）

2.6 脈沖輸出

面板上裝有10 個發光二極管指示各用戶的有功電能脈沖。

電表具有光電隔離的脈沖輸出接口指示有功電能脈沖。

脈沖常數與電表規格有關，具體數值見電表銘牌。脈沖寬度90ms，電表還具有一路時鐘脈沖輸出供檢測實時時鐘精度使用。

2.7 報警功能

面板上裝有一個發光二極管指示電池欠壓，反向有功，存儲器壞等故障報警。電表內部有蜂鳴器提供故障的聲音報警功能。

聲音報警可編程設置。

2.8 停電抄表功能

電表可選擇停電抄表功能。

停電后,可以通過按鍵“1”喚醒電表抄表，也可以通過紅外通訊喚醒電表，以便用抄表器抄表。喚醒后延時1 分鐘，電表返回休眠狀態。

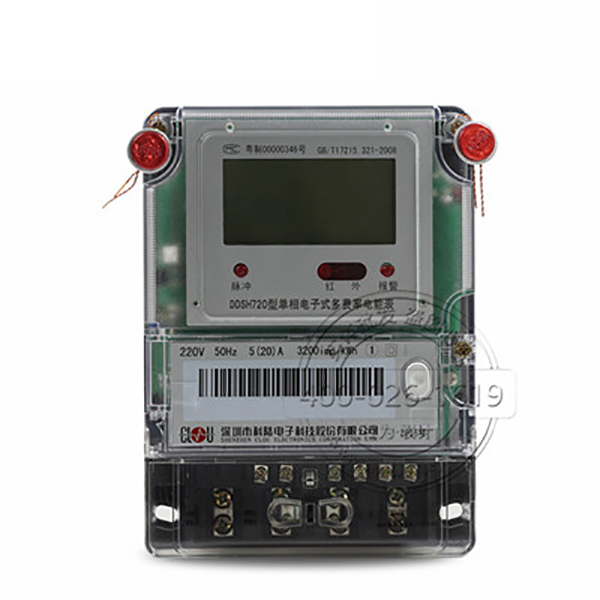

科陸DDSH720單相電子式多用戶電能表實拍圖
