浩寧達DDZY22-Z單相費控智能電能表

概述

DDZY22-Z型單相費控智能電能表，采用當今最先進的電能表專用集成電路、微處理器、永久保存信息的不揮發性存貯器、寬溫液晶顯示等技術和SMT工藝設計、制造，是高精度、寬負載、高靈敏、低功耗，供計量額定頻率為50/60Hz的單相電網中的交流有功電能，該表集眾多功能于一體，實現了正、反向有功、分時電能計量以及遠傳實時電壓、電流、零線電流、功率、功率因數等，并可通過遠程售電系統實現用戶“先買后用”的預付費功能，又可靈活預置多種功能：凍結電量、故障報警、自動斷電、開蓋記錄、自動抄表等功能。以PC機和掌上電腦為媒介實現用戶與供電部門計算機的信息傳輸。本表還具有紅外、RS485接口，方便電力部門實現計算機網絡管理。并采用多種軟件、硬件抗干擾措施，保證電表可靠運行，從而適應了電力部門對用戶有效及時地現代化科學管理需求。 供電部門可通過計算機和遠程售電管理系統對用戶預置購電量，并可設置剩余報警電量、跳閘報警電量、協議透支電量等。此電能表一表一加密模塊，智能表上的所有數據信息均經加密處理，保障了用戶的用電利益，同時售電管理系統中存儲用戶地址、姓名、以及此用戶表的出廠表號、表常數等信息，便于用電管理與用電監察。

性能

1、電能表的線路設計和元器件的選擇以較大的環境允差為依據，因此可保證整機長期穩定工作。精度基本不受頻率，溫度、電壓變化影響。整機體積小，重量輕，密封性能好，可靠性較其它同類產品有明顯提高，為方便供電部門對表的標準化管理，表內設有誤差微調裝置。

2、當電源失電后，不可充環保鋰電池作為后備電源，保證內部數據不丟失，日歷，時鐘、時段程序控制功能正常運行，來電后自動投入運行。在電能表端鈕盒上設置有光電耦合隔離脈沖輸出接口，以便于進行誤差測試或脈沖采集，脈沖輸出常數與標牌標志的表常數一致。

3、電表運行信息可由低壓電力線載波、掌上電腦，RS485接口三種媒介傳輸，電力部門可根據本地區具體情況自行選擇通信傳輸方式。電能表通訊規約符合DL/T645-2007及其備案文件要求。

4、遠程管理控制功能 利用低壓電力線載波、RS485通訊可組成遠程抄表、控制功能，可實現對表的遠程抄讀、設置、控制等管理。

工作原理：

采用電子技術，將負載電壓和電流采樣信號，經16位A/D轉換成數字信號處理，計算出電壓、電流、功率，完成單相電能計量。同時，A/D轉換器生成電量脈沖送到CPU計數通道。CPU經過多種運算完成分時計量等多種管理工作及信息傳輸功能。

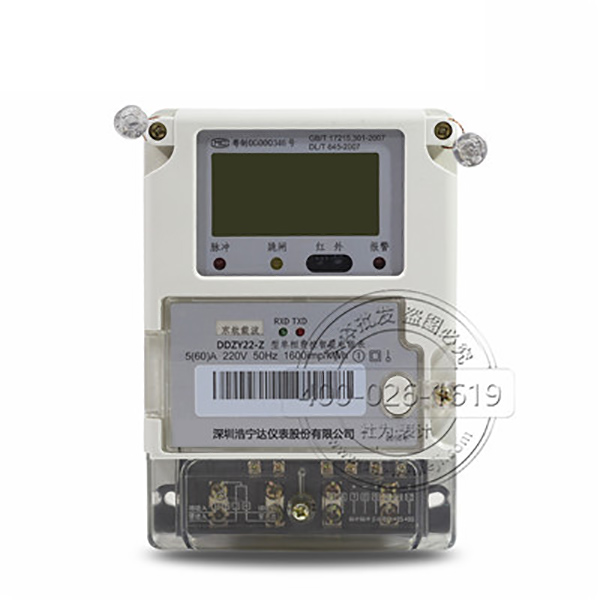

浩寧達DDZY22-Z單相費控智能電能表實拍圖
