華立DTSD545(546)/DSSD535(536)型三相電子式多功能電能表

一、概述

DTSD545（546）/DSSD535（536）型三相電子式多功能電能表（以下簡稱“儀表”）是我公司為了適應我國電網改造，適應電網自動化的需要而自主開發的具有通訊功能的全電子式多功能儀表。該表采用大規模集成電路，應用數字采樣處理技術及SMT工藝，根據工業用戶實際用電狀況所設計、制造的具有現代先進水平的儀表。

該表性能指標符合DL/T614 --1997《多功能電能表》和DL/T645 --1997《多功能電能表通訊規約》電力行業標準對多功能電能表的各項技術要求。

該表能計量各個方向的有功、無功電量及需量，并具有485通訊、手動及紅外停電喚醒、負荷記錄等功能，它性能穩定、準確度高、操作方便。

二、主要技術指標

2.1 工作電壓

正常工作電壓： 0.9Un～1.1Un

極限工作電壓： 0.75Un～1.15Un

2.2 氣候條件

正常工作溫度范圍： -20℃～+45℃

極限工作溫度范圍： -30℃～+60℃

存貯和運輸溫度范圍： -40℃～+70℃

存儲和工作濕度： ≤85%RH

2.3 費率工作參數

日計時誤差： ≤0.5s/d (21℃～25℃)

電池容量： ≥1000mAh

停電后數據保存時間： ≥10年(用新電池)

2.4 電池電壓

數據備份電池電壓： 3.6VDC

停電抄表電池電壓： 6.0VDC (可選)

2.5 功耗

電壓線路功耗： ≤2W和5VA

電流線路功耗： ≤2.5VA

2.6 技術參數

費率數： 4

時段數： 10

計度范圍： 0～999999.99kWh, 0～999999.99kvarh

顯 示： 液晶

通訊波特率：RS485①接口 1200bps～9600bps

RS485②接口抄表 1200 bps （可選）

紅外接口 1200bps

通訊規約： 《DL/T645-1997多功能電能表通信規約》

2.7 額定頻率： 50Hz

2．8 起動電流： 有功 0.001In (0.5S級) 0.002In(1級)

無功 0.003In (2級)

2.9 潛動：具有防潛動邏輯設計

2.10 重量： 約2.4kg

2.11 外形： 274.5mm′176mm′82mm

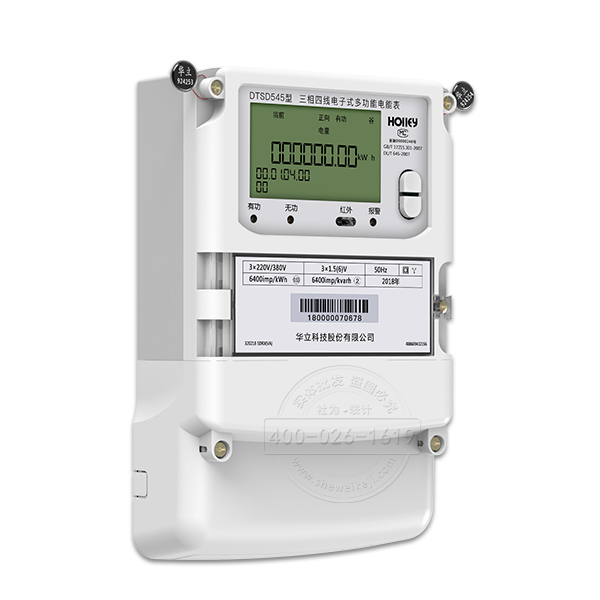

華立DTSD545(546)/DSSD535(536)型三相電子式多功能電能表實拍圖
