三相電表|深圳科陸DTS720-D DSS720-D
發表時間：2019-03-15 16:13:59 編輯：社為表計 瀏覽量：1718次 分享到：
三相電表|深圳科陸DTS720-D DSS720-D
1.1概述
DTS/DSS720系列三相電子式電能表是深圳市科陸電子科技股份有限公司設計制造的，它采用了雙向電能計量專用電路芯片及SMT制造工藝，測量準確度、穩定性等均得到了可靠保證。
該產品符合國家標準GB/T 17215-2002《1級和2級靜止式交流有功電度表》中對三相電子式電能表的技術要求。
它主要用于計量三相有功電能，具有電能測試信號輸出，具有電壓或斷相(兩者選其一)指示及有功電能反向指示等功能。
1.2工作原理簡述
本系列全電子式三相有功電能表，采用計度器作為顯示器。電能表的線路設計和元器件的選擇以較大的環境允差為依據，可保證整機長期穩定工作。精度基本不受頻率、溫度、電壓變化影響。整機體積小、重量輕、可靠性能高、抗干擾能力強。
原理框圖如圖1所示，被測三相電壓和電流量經各自的取樣電路變換成適當的信號輸入到三相雙向功率/電能專用集成電路，其輸出與被測三相功率成比例的頻率脈沖信號，經分頻后驅動步進電機計度器，從而實現三相電能計量。

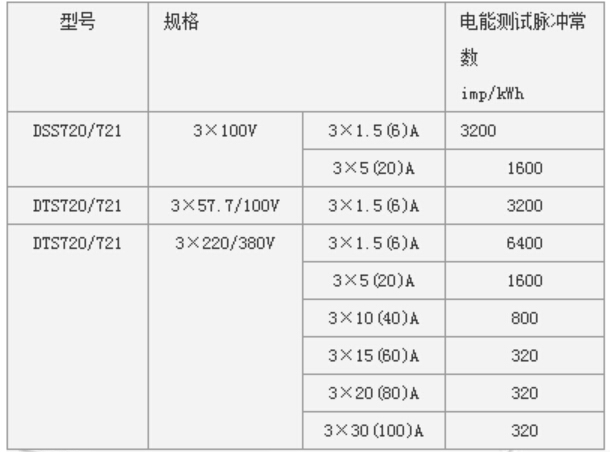

1.3規格、電能測試脈沖常數
三相電表|深圳科陸DTS720-D DSS720-D實拍圖
注：想要了解更多說明書詳情，請點擊上面的 說明書下載 按鈕，下載查看，謝謝！
