深圳科陸DDZY719-A單相遠程費控智能電能表(載波)
發表時間：2019-03-07 17:17:14 編輯：社為表計 瀏覽量：37次 分享到：
深圳科陸DDZY719-A單相遠程費控智能電能表(載波)
1.1 概述
DDZY719-A單相遠程費控智能電能表（載波）是深圳市科陸電子科技股份有限公司研制生產的新一代智能型高科技電能計量產品。它以MCU+計量芯片技術為基礎，采用當今最新集成電路技術，根據電能表有關國際(IEC)標準和我國電力標準DL/T614-2007《多功能電能表》、DL/T645-2007《多功能電能表通信協議》、GB/T 17215.321-2008 《交流電測量設備 特殊要求-第21部分靜止式有功電能表（1級和2級）》、GB/T15284-2002《多費率電能表 特殊要求》、Q／GDW 364-2009《單相智能電能表技術規范》、Q／GDW 354-2009《智能電能表功能規范》、
Q／GDW 355-2009《單相智能電能表型式規范》、Q／GDW 365-2009《智能電能表信息交換安全認證技術規范》等設計制造。它集計量、費控、監控、報警、顯示、凍結、RS485通訊、紅外通訊、載波通訊功能于一身，實現單個居民用戶的用電計量和用電信息采集存儲。
Q／GDW 355-2009《單相智能電能表型式規范》、Q／GDW 365-2009《智能電能表信息交換安全認證技術規范》等設計制造。它集計量、費控、監控、報警、顯示、凍結、RS485通訊、紅外通訊、載波通訊功能于一身，實現單個居民用戶的用電計量和用電信息采集存儲。
遠程費控電能表，本地主要實現計量功能，沒有本地計費功能，電能表只是一個計量器具和控制的執行機構；計費功能主要由遠程的主站/售電系統完成，電能表接收遠程售電系統下發的拉閘、允許合閘、ESAM數據回抄指令，數據交互過程需通過嚴格的密碼驗證及安全認證, 遵行DL/T645-2007及其備案文件。當用戶欠費時由遠程主站/售電系統發送拉閘命令，使用戶斷電，當用戶充值后，遠程主站/售電系統再發送允許合閘命令，允許用戶合閘。
1.2 工作原理簡述
本產品由計量芯片、高速數據處理器、實時時鐘、數據接口等設備組成。在高速數據處理器的控制下，通過計量芯片準確獲得電網運行各實時參數，并依據相應費率等要求對數據進行處理，其結果保存在數據存儲器中，并隨時向外部接口提供信息和進行數據交換，其原理框圖如圖1所示。

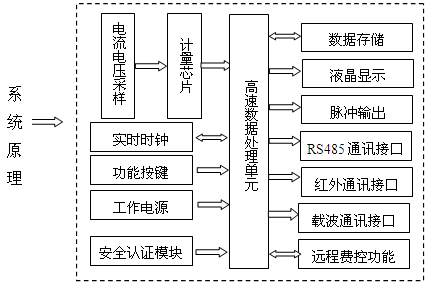

圖1 原理方框圖
深圳科陸DDZY719-A單相遠程費控智能電能表(載波)實拍圖
注：想要了解更多說明書詳情，請點擊上面的 說明書下載 按鈕，下載查看，謝謝！
