深圳科陸CL818B2 電能量采集終端 (V1.1)|科陸CL818B2
發表時間：2019-03-07 17:19:11 編輯：社為表計 瀏覽量：1564次 分享到：
深圳科陸CL818B2 電能量采集終端 (V1.1)|科陸CL818B2
1 概述
CL818B2電能量采集終端是深圳科陸公司為實現多功能電能表的采集和遠方傳輸而精心設計的產品。在設計本產品時，本公司充分利用了國內外最先進的微電子技術、工業控制技術和嵌入式軟件技術，同時，在嚴格遵循有關的國際標準和國家標準的基礎上，充分考慮了我國電力工業用戶的實際運行狀況。它具有采集精度高、存儲容量大、兼容性好、安裝使用方便、外形美觀等特點，是配合電力系統“廠網分開、競價上網”的商業化進程、建立電力市場計量計費系統的理想產品。經過不斷的完善，廣泛使用于全國的變電站、電廠和大型工業企業。
CL818B2電能量采集終端作為一個相對獨立的產品，可以兼容國內外各種常見的電能表通訊，采集它們的用電數據，分析異常并報警等功能；可以兼容國內常見的以IEC870-5-102(DL/T719)規約上傳的系統主站和山東電力集團公司用電現場服務與管理系統通訊規約的主站。
2 系統特點
1、壁掛式機箱，密封式設計,ABS防水阻燃材料,壁掛式結構、體積輕巧、安裝方便；
2、采用高速32位嵌入式ARM處理器和嵌入式實時多任務LINUX操作系統；
3、內部嵌入高速數據采集模塊，可以對8路485下的電能表進行并行采集，降低多塊電能表的數據采集時間，可以優先采集重要數據，實現采集數據時間的一致性；
4、終端電磁兼容性能優良，能抵御高壓尖峰脈沖、強磁場、強靜電、雷擊浪涌的干擾、且具有較強的溫度自適應能力范圍；
5、接口齊全，多個數據上傳通道，以以太網接口為主，可以增加PSTN，GPRS/GSM，SMS,CDMA等備用通道；
6、主站通訊規約兼容常見的廠站用IEC870-5-102(DL/T719)規約;
7、與電能表的通信支持DL/T645-1997（部頒規約）、科陸、威勝、浩寧達、ABB、IEC1107、紅相EDMI、ELSTER、蘭吉爾/西門子B/D表、愛拓利表等多種國內外常用表計規約；
8、寬電壓范圍設計使其具有更高的可靠性，更加適應工作環境；
9、全新的維護概念：具有功能強大的組態功能，可以在當?shù)?遠方方便地修改設備參數，支持當?shù)?遠方軟件的在線升級；
10、大容量的在板FLASH存儲芯片保證各種數據的方便存儲；
3 技術參數
|
規格
|
電壓
|
交流80～265V或 3×220V/380V , 直流110-370V(備用)
|
|
功耗
|
≤15W
|
|
|
工頻耐壓
|
2KV
|
|
|
沖擊電壓
|
6KV
|
|
|
靜電放電
|
8KV
|
|
|
快速脈沖群
|
電源回路 4KV
|
|
|
信號回路 2KV
|
||
|
浪涌
|
共模 4KV
|
|
|
差模 2KV
|
||
|
工作溫度
|
-25～60℃
|
|
|
極限工作溫度
|
-35～70℃
|
|
|
相對濕度
|
≤95%
|
|
|
頻率范圍
|
50Hz±5%
|
|
|
MTBF
|
≥5×104h
|
|
|
設計壽命
|
10年
|
|
|
外形尺寸
|
長×寬×厚=280mm×180mm×95mm
|
|
|
凈重
|
3.2kg
|
|
|
電池壽命
|
10年
|
|
|
電池連續工作時間
|
≥3年
|
|
|
硬件接口
|
RS485：4路
紅外接口：1路
RS232/4線專線：1路
遙信：2路
以太網接口：1路
GPRS//CDMA或PSTN通信口：1路
顯示：160×160 LCD漢字顯示
|
|

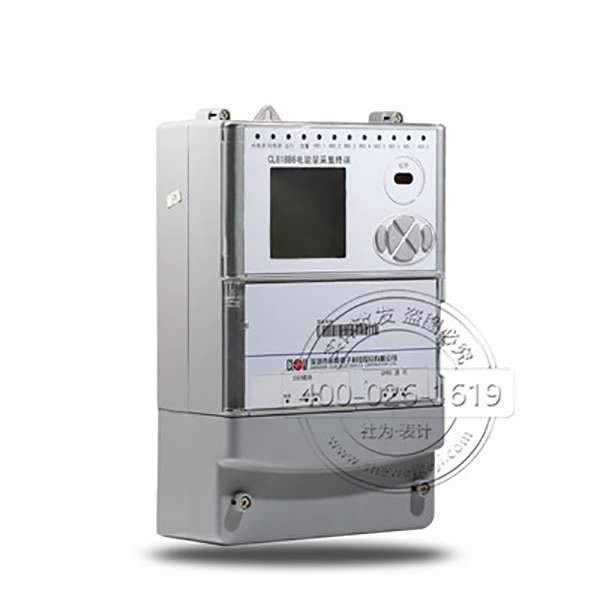

深圳科陸CL818B2 電能量采集終端實拍圖
注：想要了解更多說明書詳情，請點擊上面的 說明書下載 按鈕，下載查看，謝謝！
